Magnitek TIG-250p AC/DC аргонова зварка

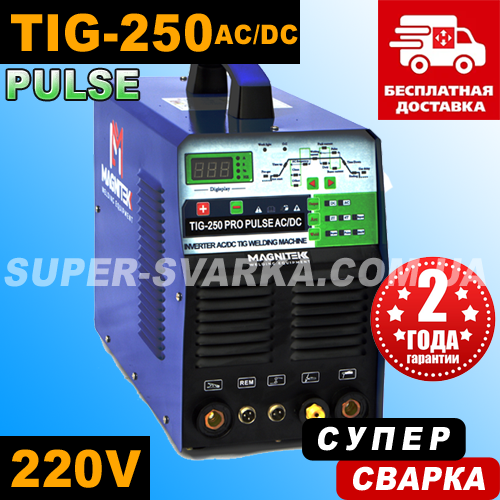

Аргонова зварка Magnitek TIG-250p AC/DC

Аргонова зварка Magnitek TIG-250p AC/DC призначена для аргонової TIG-AC/DC зварювання деталей з алюмінію, низьковуглецевих і низьколегованих сталей в середовищі захисних газів, присадочными прутками, а також ручного дугового зварювання MMA-DC.

В цілому Magnitek TIG-250p AC/DC заслуговує на увагу як недорогий професійний зварювальний інвертор для зварювання алюмінію та інших металів і сплавів.

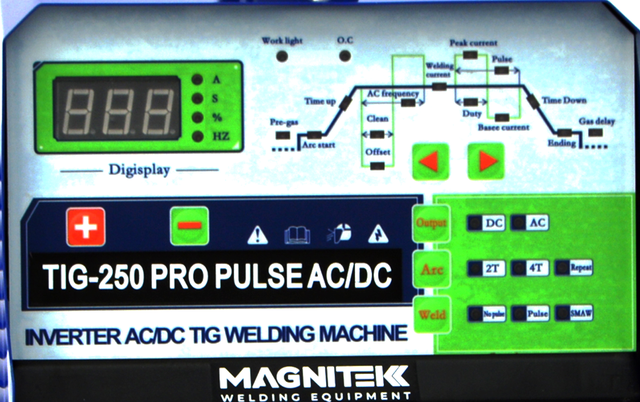

Пройдемося по тумблерів.

1. AC / DC = Працює в режимі TIG-AC/DC. Перемикає на зварювання в режим

• АС - змінний струм
• DC - постійний струм.

2. ARC / TIG = Перемикає на зварювання в режими:

• ARC - ручна дугова зварка ММА.
• TIG - аргонова зварка ТІГ.

3. LF/MF/OFF = Перемикає режими пульсації. Працює в режимі TIG-DC PULSE.

• LF - 0,5-15 Гц,
• MF = 15-450 Гц,
• OFF - без пульсації.

4. 2Т / 4Т / REPEAT = Перемикає режими. Працює в режимі TIG-AC/DC.

• 2Т - 2-х тактний режим
• 4Т - 4-х тактний режим

Пройдемося по регуляторам.

1. SRTIKING CURRENT = ФОРСАЖ ДУГИ. Даний регулятор працює в режимі ручного дугового зварювання MMA-DC. Навіщо потрібен ФОРСАЖ ДУГИ, читайте за посиланням тут.

2. WELDING / PEAK CURRENT = ЗВАРЮВАЛЬНИЙ / ПІКОВИЙ СТРУМ.

WELDING CURRENT = ЗВАРЮВАЛЬНИЙ СТРУМ. Використовується в режимі ручного дугового зварювання MMA-DC, як основою струм зварювання, а також в режимі TIG-AC зварювання на змінному струмі, як основний струм зварювання.

PEAK CURRENT = ПІКОВИЙ СТРУМ. Даний регулятор працює в режимі TIG-DC PULSE (режим пульсації на постійному струмі) і визначає значення висоти імпульсу струму.

3. BACKGROUND CURRENT = БАЗОВИЙ СТРУМ. Працює в режимі TIG-DC PULSE (режим пульсації на постійному струмі) і визначає значення нижньої точки імпульсу струму.

4. CRATER CURRENT = СТАРТОВИЙ СТРУМ. Працює в режимі TIG-AC/DC (в режимі ТІГ зварювання на постійному і змінному струмі). Відповідає за значення стартового струму на початку зварювання, який буде завжди нижче, ніж основний струм зварювання.

5. CURRENT TIME RISING (0-10 С) = ЧАС НАРОСТАННЯ ЗВАРЮВАЛЬНОГО СТРУМУ. Час наростання зварювального струму від початкового значення струму до значення основного струму. Використовується в режимі TIG-AC/DC (в режимі ТІГ зварювання на постійному і змінному струмі).

6. DUTY CYCLE (10-90%) = ТРИВАЛІСТЬ ІМПУЛЬСУ. Працює в режимі TIG-DC PULSE (режим пульсації на постійному струмі) і визначає відношення між тривалістю імпульсу і паузою імпульсу.

7. PULSE FREQUENCY (0,5-15 Гц) + (15-450 Гц)= ЧАСТОТА ІМПУЛЬСІВ. Працює в режимі TIG-DC PULSE (режим пульсації на постійному струмі) і визначає значення частоти імпульсів за одиницю часу.

8. CLEAN WIDTH (-5 +5) = БАЛАНС ПОЛЯРНОСТІ. Використовується в режимі TIG-AC (в режимі ТІГ зварювання на змінному струмі). Керує очисним дією дуги за рахунок регулювання пропорції (співвідношення) тривалості "позитивних" і "негативних" півхвиль змінного струму. Налаштування балансу півхвиль повинна виконуватися в залежності від ступеня окислення і товщини оксидної плівки металу, що зварюється. Дуга з невеликим очищує дією, глибоке проплавлення, мала теплова навантаження на вольфрамовий електрод, більш вузький шов. Дуга з збільшеним очищує дією, неглибоке проплавлення, велика теплова навантаження на вольфрамовий електрод, більш широкий шов.

9. CURRENT DROPPING TIME (0-10 С) = ЧАС ЗАГАСАННЯ СТРУМУ. Працює в режимі TIG-AC/DC (в режимі ТІГ зварювання на постійному і змінному струмі). Використовується для налаштування тривалості плавного зниження зварювального струму, "згасання дуги", в кінці зварювання. Допомагає уникнути утворення "кратера" і деформацій в кінці зварювального шва.

10. GAS POST FLOW (2-10 С) = ПІСЛЯ ПРОДУВАННЯ ГАЗОМ. Працює в режимі TIG-AC/DC (в режимі ТІГ зварювання на постійному і змінному струмі). Використовується для налаштування тривалості подачі захисного газу (аргону) після згасання дуги. Така продувка необхідна для захисту та охолодження остигаючого зварювального шва і вольфрамового електрода.

Посилання на ресурси по лікнепу по аргоновому зварювання. Вік живи - вік гуглі :)

Постійний та змінний струм при ТІГ зварювання + НАОЧНО ПРО ПУЛЬСАЦІЮ СТРУМУ.

ТІГ зварювання алюмінію для чайників Год-1.

ТІГ зварювання алюмінію для чайників Ч-2.

ТІГ зварювання алюмінію для чайників Ч-3.

Сваривайте з задоволенням!
